板橋区弥生町で型枠工事を行いました。

11月08日付のアセットフォー日記となります。

今日も練馬・板橋は曇り時々雨。

空を見上げつつの作業となりました。

(雨降るなよ・・・。)

そう思いつつ、板橋区弥生町の『FPの家 S&N邸』では、捨てコンが乾いたので外枠の設置を行ったんです。

その様子をダイジェストでお知らせしたいと思います。

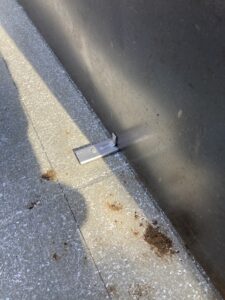

まずは捨コンに書かれた墨に合わせて、巾止め金具を取付けます。

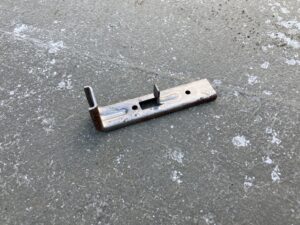

こんな金具です。

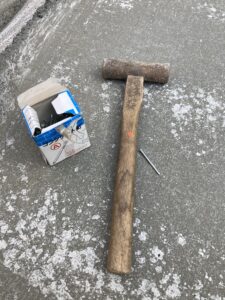

留付けにはコンクリートネイルを使用します。

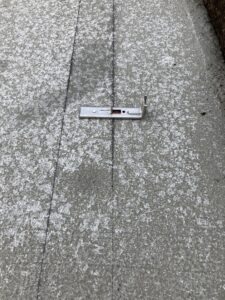

金具の爪ラインを墨に合わせ、コンクリートネイルを打つだけの簡単施工です。

但し、爪の間に鋼製型枠を嵌めるので、精度良く留め付けなければなりません。

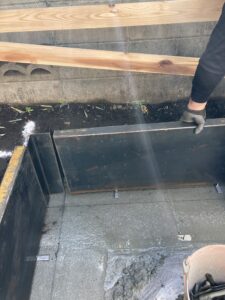

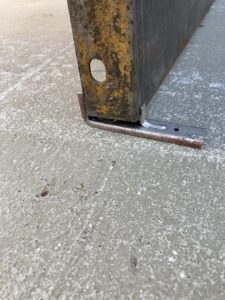

写真は、試しに金具に型枠を嵌めた状態を撮ってみました。

実際には、こんな感じに納まります。

型枠の接合部の両側には必ず配置する必要がありますから、留め付ける前に型枠の配置を決めておく必要があるんです。

何事も、行き当たりばったりという訳にはいかないようです。

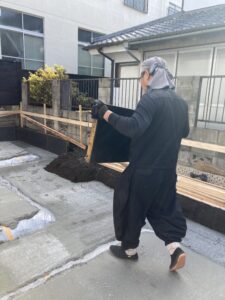

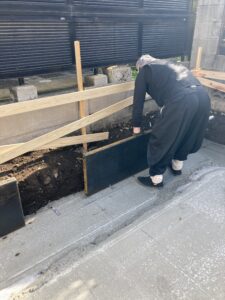

ただ嵌めるだけと書きましたが、枠自体が重いので結構大変です。

運ぶのも、しんどいし・・・。

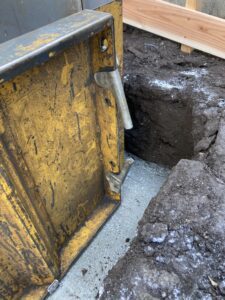

型枠同士は、クリッパーと呼ばれる専用の金物で固定します。

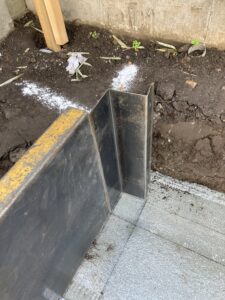

また出隅部分には、専用の部材を使います。

そして、ここに型枠を突き付け金物で固定。

数種類の定型サイズと伸縮できる型枠があるようです。

「45取って」とか「60取って」なんて声が飛び交います。

45とは長さが4.5尺の型枠、60とは長さが6.0尺の型枠を意味するようです。

また時々「102取って」なんて声も聞こえます。

どうやら最後の2が、伸縮できる型枠を意味しているようです。

メーカーページを確認すると、以下の3パターンがあるようですね。

①直線パネル・・・基礎の直線部に使用します。(内部、外部共に使用可能です。)

②伸縮パネル・・・直線パネルに伸縮パネルが付いた寸法調整パネルです。

③内枠パネル・・・伸縮パネルを使用しない時に、入隅用のパネルとして使用します。

写真は、②の伸縮パネルです。

このパネルを使う際には、パネルの伸縮部に伸縮止め金具(銀色の金具)を取付ける必要があります。

これを使用する事で、生コンの流入を防ぐそうです。

弊社の場合は、455・910・1365・1820mm以外にも151・303・606・758・1061・1213・1515・1668mmなどの寸法を使うので、伸縮パネルを使う事が多いんです。

作業を見ていると、伸縮止め金具の多さにびっくりするくらいです・・・。

これらを図面に合わせて、組み合わせます。

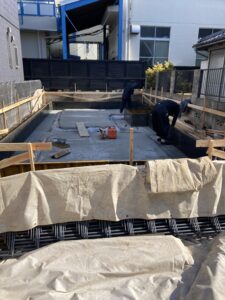

みるみるうちに、組み上がっていく外枠。

作業開始から1時間くらいで、組み上がってしまいました。

作業員は、わずか2名です。

中々、良いペースでしょ

ちなみに外枠以外の型枠は、耐圧盤のコンクリートを打設した後に設置します。

でも、これで終わりではありません。

この後に、外枠が倒れないように倒れ止めを取付けます。

コンクリートの重さで型枠が傾いたら、精度が落ちるでしょ

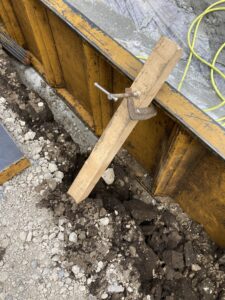

野縁を斜めに打ち込み、もう一方を外枠上部に立て掛けます。

そして、野縁と型枠をクランプで固定。

これで、上部が開くこともありません。

これにて、外枠の施工完了です。

引き続き、鉄筋施工に入ります。

続きは、またの機会にて・・・。
