本日、板橋区常盤台3丁目の『FPの家　М邸』で換気風量測定を行いました。

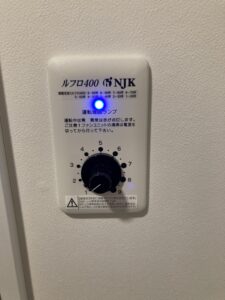

ちなみに今回は、日本住環境㈱のルフロ400を採用しています。

まず初めに行うのが、自然給気口を開けること。

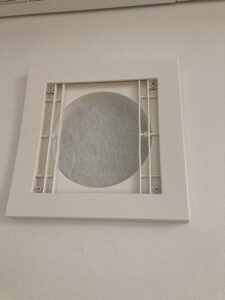

壁に設置されている自然給気口を撮ってみました。

閉じている状態です。

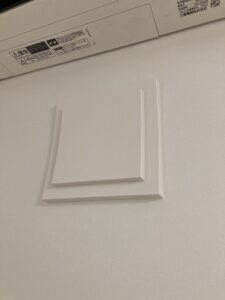

これを開くと、こうなります。

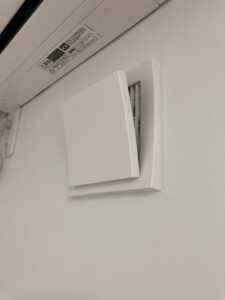

弊社では写真のように、上と左右の3方を開けて下を閉じるようにしています。

















ちなみに蓋を開けると、こんな感じです。

防塵フィルターが見えるでしょ？

ご入居後は、これを定期的に洗浄＆交換しなければなりません。

















続いて行うのが、排気口の開度調整です。

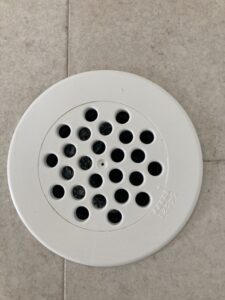

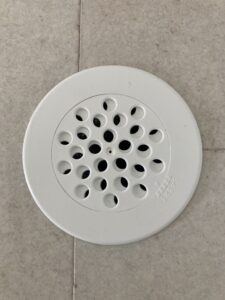

写真は全開状態、開度5になります。

















開度調整後は、こうなります。

換気設計時に各排気口の開度が設定されているので、一旦この値に設定します。

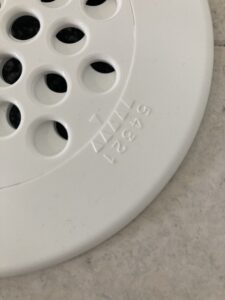

排気口に刻まれた数字に△を合わせるだけなので、簡単なんです。

でも意外と硬いんですよね・・・。

指先に力を入れないと回りません💦💦💦

















全ての自然給気口を開け、排気口の開度調整をすれば準備完了です。

全ての窓を閉じて、風量測定を開始します。

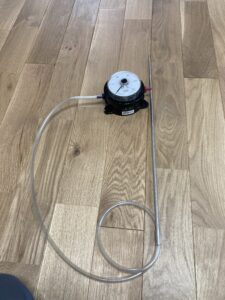

測定には、写真の測定器を使います。

マノスターゲージW081型という、微差圧計です。

ノズルのついたチューブを青い方に挿せば吸入差圧、赤い方に挿せば吐出差圧を計測出来ます。

ちなみに弊社では、排気口の風量を測るようにしています。

















測定方法は至って簡単です。

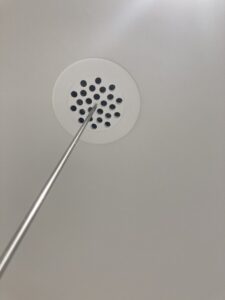

ノズル先端を排気口中央の穴に挿し、マノスターゲージの値を読むだけですから。

いよいよ測定開始です。

















全ての排気口で、次の3段階の風量を測定しました。

①ダイヤル2.5

②ダイヤル3.0

③ダイヤル3.5

そして、それぞれの値を表計算ソフトに入力していきます。

マノスターゲージは差圧をPaで表示します。

この値と開度を表計算ソフトに入力すると、それぞれの風量を㎥/hに換算してくれます。

それぞれの個々の風量と合計風量を確認し、設計書に近いダイヤルを見つけるのが最初の段階です。

そして、次に行うのが個々の風量の微調整です。

今回の場合であれば、ダイヤルを3.5に固定し、それぞれの風量が設計書の値に近ずくように開度を調整します。

全ての排気風量が設計風量に近い値になれば、作業終了となります。

そして是正した開度を表計算ソフトに入力し直して出力すれば、換気風量測定終了となります。

現場の状況は、現場によってマチマチです。

梁の関係で、ダクトが予定通りに通らず配管経路を変える場合もあるし、曲がりを増やす場合もあります。

ダクトとソケットを留める結束バンドがきつければ、やはり圧損が増えてしまいます。

こんな時は、設計よりも圧損が増えてしまい風量が出ない事もあります。

逆に建物の気密性能が低ければ、給気風量が増えるので排気風量は大きくなります。

でも、これがクセモノなんですよね・・・。

排気風量は増えるけど、計画した所から外気が入って来ないので空気の流れがコントロールできないんです。

つまり計画換気が破綻する訳です。

自然給気口の給気風量を測定すると、わかります。

給気風量の合計と排気風量の合計の差は、隙間からの吸排気ですから・・・。

換気風量測定って、簡単なようで意外と難しいんです。

でも、ちゃんと行えば換気システムが計画通りに機能してくれます。

せっかく高いお金を払って設置するんですから、ちゃんと機能しないとダメでしょ？
