2024.09.01

板橋で工事中の『FPの家　M邸』の話です。

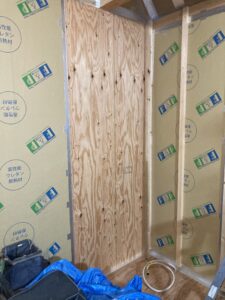

2階FPパネル内側に張られた構造用合板を撮ってみました。

厚さ9mmの針葉樹合板が、柱・間柱および梁・パネル枠材に留め付けられています。

構造用合板や構造用パーティクルボード等を耐力面材と言いますが、その強度は種類や厚さにより異なります。

また施工方法や釘の留め付け方によっても、変わるんです。

なおM邸では、以下の仕様による4つの壁倍率を利用して耐震等級3を実現しています。

①FPパネル外側に張ったタイガーEXプログレにGNF50を留め付けたもの（外周@75/中通@150）・・・2.7倍

②厚さ9mmの構造用合板にCN50を留め付けたもの（外周75/中通150）・・・3.7倍

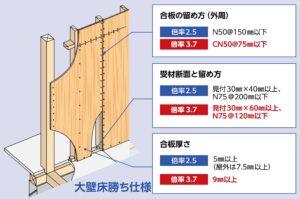

いわゆる『大壁床勝ち仕様』といわれる方法です。

ちなみにFPパネルの枠材には、30mm×105mm製材が使用されています。

これは上図に記載された受け材30mm×40mm以上に該当するので、FPパネルに留め付ける場合には枠材に留め付けても問題ありません。

③厚さ9mmの構造用合板にCN50を留め付けたもの（外周75/中通150）・・・3.3倍

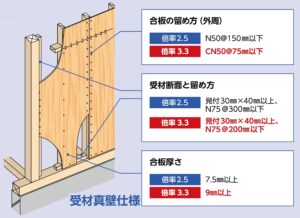

いわゆる『受け材真壁仕様』といわれる方法です。

④厚さ9mmの構造用合板にN50を留め付けたもの（外周150/中通150）・・・2.5倍

も利用しています。

これは②③の釘をCN50からN50に、外周の留め付け間隔を75mmから150mmに変える方法です。

合板の種類や下地は変わりません。

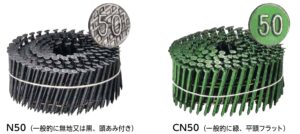

ついでにN50釘とCN50釘の違いも挙げておきます。

一般的に釘と言えば『N釘』を指します。

正式名称は鉄丸釘。

頭部の形状は皿頭の網目付き、数字は釘の長さを示します。

N釘よりも少し胴が太いのが『CN釘』です。

正式名称は太め鉄丸釘

頭部の形状が平頭で網目がないから、すぐに区別できます。

もっとも最近は色を変えているので、間違えようがないんです。

どちらもJISで規格化されています。

昔はCN釘と言えば、2×4工法用の釘という認識でした。

でも最近は、在来工法でも普通に使います。

そう言えば、阪神・淡路大震災前には耐力面材なんてあまり使ってなかったですよね。

在来工法は筋違、2×4工法は耐力面材という感じでした・・・。

今や耐力面材を使わない在来工法なんて、限りなくゼロに近いと思われます。

だからCN釘を使用する機会も増えたんでしょうね？

釘の種類を間違えると壁倍率が変わってしまうので、注意が必要です。

でも色が違うから、すぐに間違いに気づく事ができます。

頭に数字が書かれているから、長さもわかるんですよね・・・。

良いシステムだと思います。

耐力面材の仕様及び位置は、構造計算により決定されます。

そして耐力壁図面にて指示されます。

現場の人間はこれを確認し、指示の通りに施工します。

でも図面に書かれている数字って、小さいんですよね。

老眼には辛いんです・・・。
