練馬区で工事中の『FPの家　C邸』の話です。

透湿防水シートの外側のFケーブルを撮ってみました。

Fケーブル自体は、梁と天井野縁の間のスペースからシート外側に出しています。

もちろん貫通部には、防水処理を行っています。

そして、そこから防水コンセント設置部分までFケーブルを配線しています。

ケーブル留付に絶縁ステープルは使わず、防水テープで固定します。

シートに穴を明けたくないでしょ！

あとは、防水コンセントの位置で折り曲げたFケーブルの周りに傷防止策を行えば良いんです。

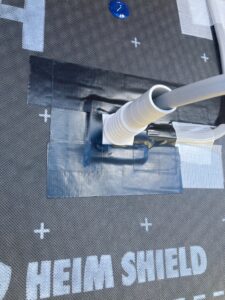

いつもはウルトの気密防水スリーブを使い、Fケーブル周りに厚手の防水テープをグルグルと巻いていました。

こうした配線って、ラス網施工の際にラス網と接触して傷付くことがあるんです。

傷付いたFケーブルは漏電を招きます。

イザ電気を流したら、漏電ブレーカーが上がってしまう事になります。

そのために、こうした対策を行っていました。

でも今回は、別の対策を試してみました。

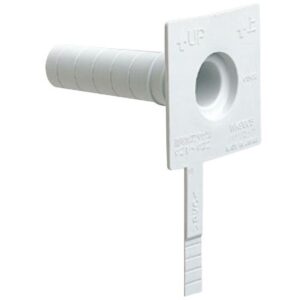

Fケーブルの折り曲げ部分に、写真のような部材を取り付けてみたんです。

パナソニックの防水ブッシュという、ゴム製品です。

ホームセンターで見掛け、使えそうだなと思いました。

調べてみると、本来の用途とは違います。

でも肉厚で、傷の防止は問題なく出来そうです。

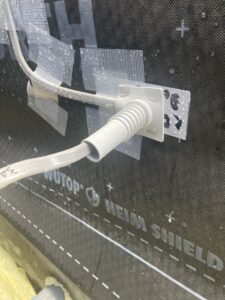

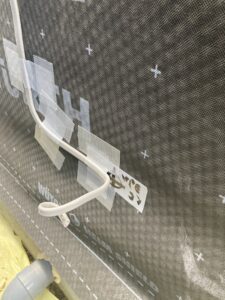

ステープル＆防水テープで固定して、写真のように仕上げました。

施工性は上々です。

首の長さが77mmあるのが魅力です。

弊社の場合、通気胴縁+モルタル+スイス漆喰の厚さが50mmあります。

首の長さが短いと、意味がありません。

77mmあれば大丈夫！

ゴム製だから、余った部分は簡単に切る事が出来ます。

価格的にも、問題ないと思います。

これはアリだな・・・。
