デルタ電子㈱のブースター循環ファンの事を掘り下げてみようと思います。

blog

アセットフォー日記

2025.02.09

拙ブログを読んで『ブースターファン』に興味を持った方がいるようです。

もう少しだけ、ブースターファンの事を掘り下げてみようと思います。

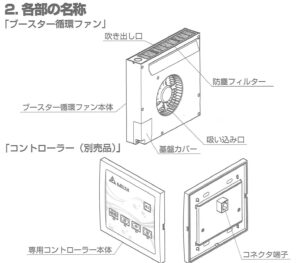

デルタ電子㈱のブースター循環ファンが正式な製品名です。

本体の他に専用コントローラーおよび電源装置が必要となります。

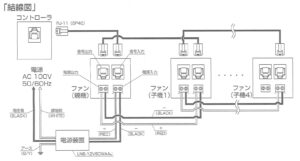

結線図を挙げてみました。

1つのコントローラーで最大5台のブースターファンの風量を調整する事が可能です。

コントローラーの風量は微・弱・中・強の4段階。

それぞれの風量は以下の通り。

微風：30㎥/h（20db/1.2W）

弱風：50㎥/h（23db/1.8W）

中風：100㎥/h（36db/5.4W）

強風：120㎥/h（40db/9.0W）

（）内の数字は運転時の騒音/消費電力を示しています。

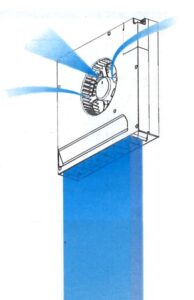

イラストのような扁平気流を2.5m程度、吹き下ろす（吹き上げる）事が出来るそうです。

但し、それぞれの風量を個々に制御したければ、それぞれにコントローラーを取り付ける必要があります。

一番注意して欲しいのは、結線長制限がある事。

それぞれの制限を守らないと、電圧降下により正常に作動しない事があります。

①AC電源→電源装置・・・制限なし

②電源装置→親機・・・1m

③親機→子機1・・・5m

④親機→子機2・・・5m

⑤親機→子機3・・・5m

⑥親機→子機4・・・5m

合計21mとなります。

また通信線は、NTT仕様の電話線モジュラーケーブル6極4芯ストレートを推奨。

電源線はVCTFK0.75mm2/AE線0.9sq等を推奨しています。

なお電源装置までの作業を行うには、第2種電気工事士の資格が必要となります。

もっと詳しく知りたい方は、以下のページをご確認ください。
