『ＦＰの家 Ｓ邸』
現場は本日、お休みしています。
特にご報告する事もないので、
今回は株式会社日本住宅保証検査機構（ＪＩＯ）のＪＩＯわが家の保険
『住宅瑕疵担保責任保険の設計施工基準』
の中にある基礎に関わる部分についてご紹介したいと思います。
固い話になります。ご覚悟を・・・。
基礎に関する記述は、「第2章 木造住宅／第１節 地盤調査及び基礎」の中にあります。
（地盤調査等）／第4条
（地盤補強及び地業）／第5条
に続くのが、以下の文面となります。

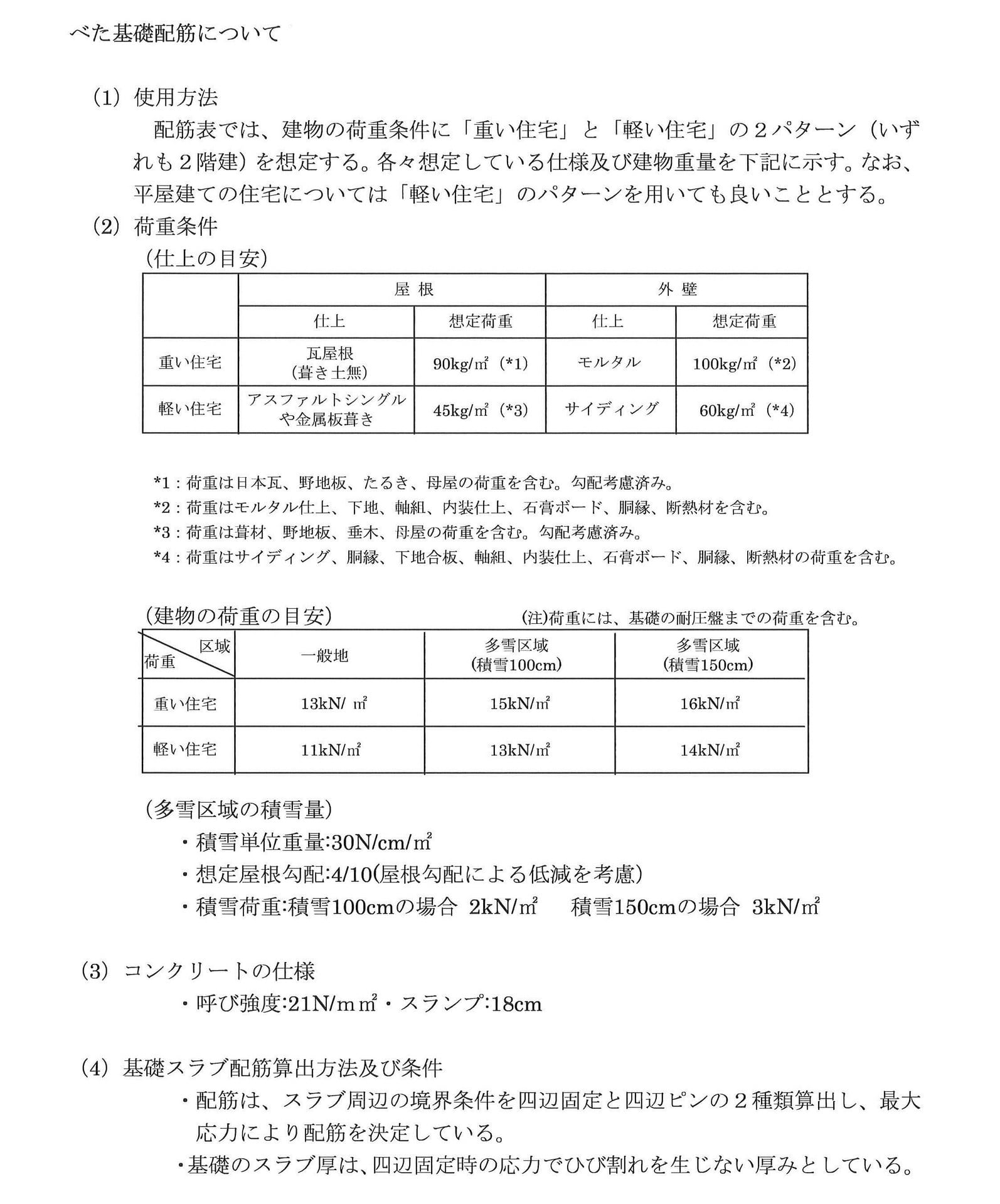

上記2に出てくる「べた基礎配筋表」とは、本設計施工基準書の末尾にある以下の書式です。
弊社が建てる一般的な住宅の場合（平屋建て及び2階建て）は、一般地域／軽い住宅に該当します。
構造計算又は「べた基礎配筋表」又は設計者の工学的判断等により基礎設計を行う事とあります。
弊社では2・3階建てを問わず構造計算によって決定していますが
この配筋表に従うとどうなるのでしょう？
コンクリートの仕様は、呼び強度21Ｎ／mm2（スランプ18ｃｍ）となり
スラブ配筋の算出方法及び条件は以下の通りとなります。
短辺方向のスラブスパンが3.0ｍ以下であれば、スラブ厚さ150ｍｍ
Ｄ13＠250ｍｍのシングル配筋でＯＫ
短辺方向のスラブスパンが3.0超～4.0ｍ以下であれば、スラブ厚さ150ｍｍ
Ｄ13＠200ｍｍのシングル配筋でＯＫ
短辺方向のスラブスパンが4.0超～5.0ｍ以下であれば、スラブ厚さ200ｍｍ
Ｄ13＠250ｍｍのダブル配筋でＯＫという事になります。
では、立ち上がり部分の配筋は？
というと・・・
「ＪＩＯ基礎配筋要領図」という資料の中にあります。

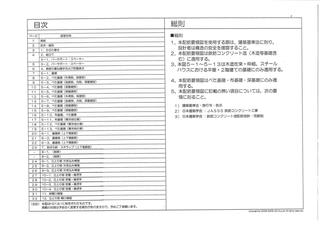

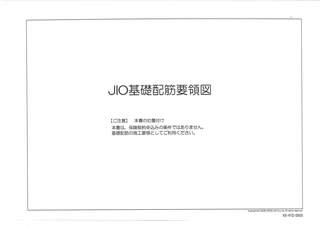

上記に表紙及び目次と総則を挙げてみました。
ご興味のある方は、ＪＩＯのＨＰをどうぞご覧ください。
と書きたいところなんですが、ＩＤを持った方しか見る事ができません。（残念・・・）
この中に部位・納まり毎に図示してあります。
例えば、
５－６．べた基礎（外周部、段差部）
Ｗ－イ:外周部（ハンチ型）がこれに当たります。
主筋 Ｄ13（上下とも）
横筋 Ｄ10
縦筋 Ｄ10＠300ｍｍ
となります。
弊社の標準的な基礎配筋と比べると、随分貧弱な気がします。

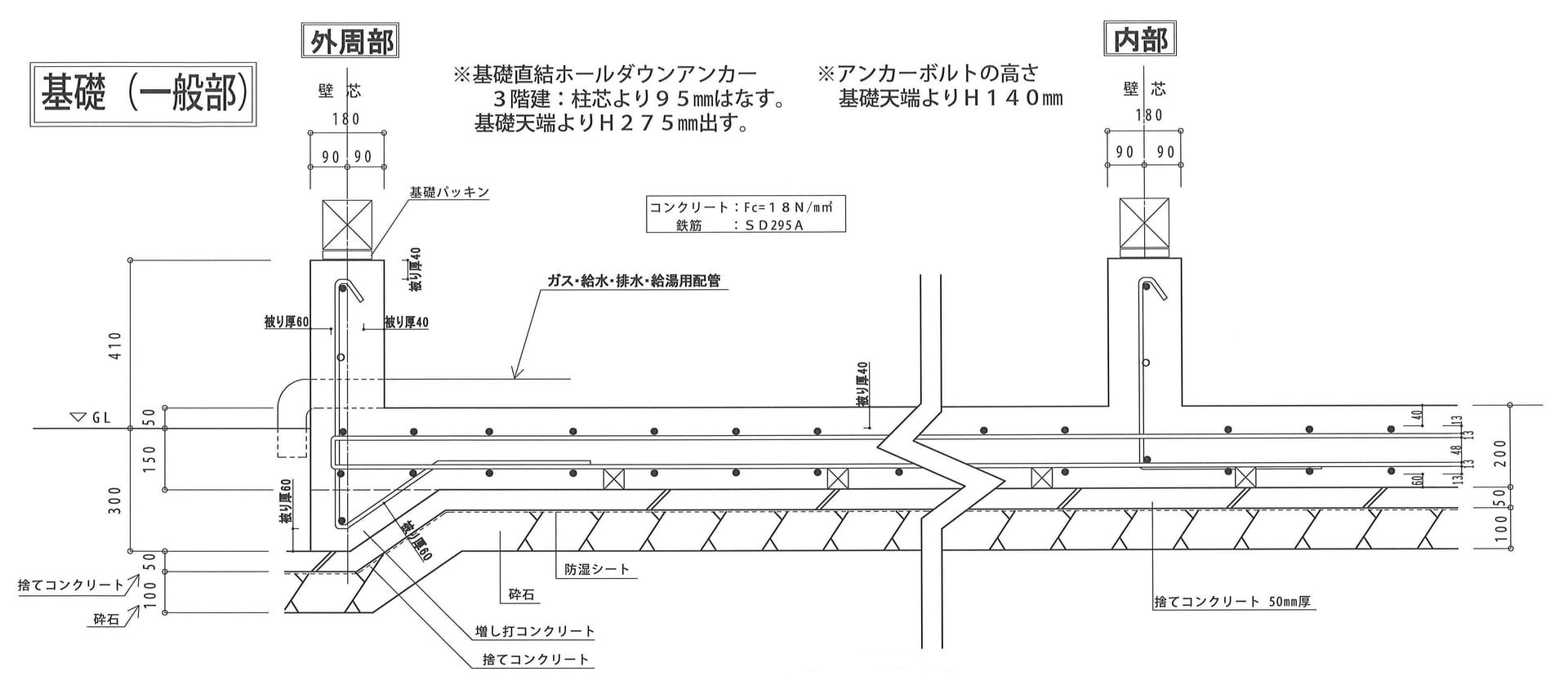

上図は弊社の標準的な基礎断面図です。（2・3階建てを問わず、同じ断面形状にしています）
構造計算によって配筋補強が必要な場合もありますが、概ねこの形状で設計・施工しています。
ＪＩＯ基準と弊社仕様を比較すると以下の通りです。（ＪＩＯ／弊社の順で記載）
①スラブ配筋（短辺方向が4.0ｍ以下の場合）
スラブ厚さ:150ｍｍ・Ｄ13＠200ｍｍシングル（×）／スラブ厚さ200ｍｍ・Ｄ13＠200ｍｍダブル（〇）
②立ち上がり配筋（外周）
主筋（上下とも）:Ｄ13フック記載無し（×）／主筋（上下とも）Ｄ16フック有り（〇）
横筋:Ｄ10（△）／Ｄ10（△）
縦筋:Ｄ10フック記載無し＠300ｍｍ（×）／Ｄ10フック有り＠200（〇）
③立ち上がり巾は特に記載ありませんでしたが、一般的に120～150ｍｍが多く施工されている事から
巾:150ｍｍ（×）／180ｍｍ（〇）
弊社の4勝1分けと言う結果になりました。
建物の長期に渡る安全性・耐震性は基礎に拠るところが大きいと思います。
耐震偽装や地盤補強トラブル。嫌な話が飛び交う昨今だからこそ、
予算とのバランスを見ながらも、しっかりとした設計・施工が必要ではないでしょうか？
