『ＦＰの家 Ｈ邸』

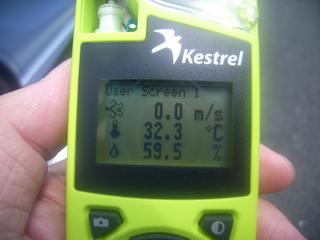

本日の気温は32.3℃
湿度は59.5％
無風です。
昨日に比べると気温が4度ほど低いにも関わらず、暑く感じるのは湿度が高いからでしょうね。
残念ながら、基礎屋さんの都合により現場はお休みとなっています。
そこで、昨日型枠工事に引き続き行った、基礎の鉄筋組みについてご報告します。
弊社の場合、一部の鉄筋を事前に工場で組立ておく『ユニット鉄筋』にしています。

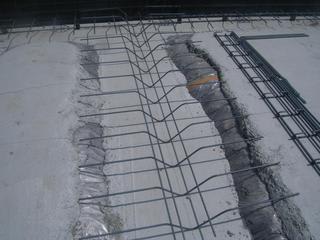

例えば上の写真は、ユニットになった地中梁筋です。
外周部立上り筋や補強筋等もユニットになっています。
耐圧盤や内部立上り筋等は、現場で組む事が多いですね。

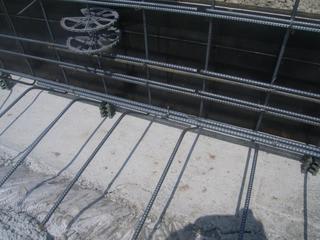

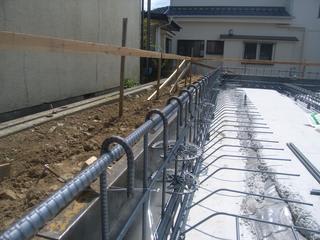

写真は、外周部立上り筋を写したものです。主筋にはＤ-16を使っています。縦筋はＤ-10＠200mm
フックをちゃんとつけています。
以前はＤ-13を主筋にしていましたが、構造計算により2本必要になる事も多かったため、サイズアップして標準にしました。

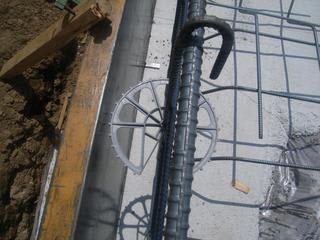

写真は外枠と鉄筋を上から写したところです。かぶり厚さが確認出来ると思います。

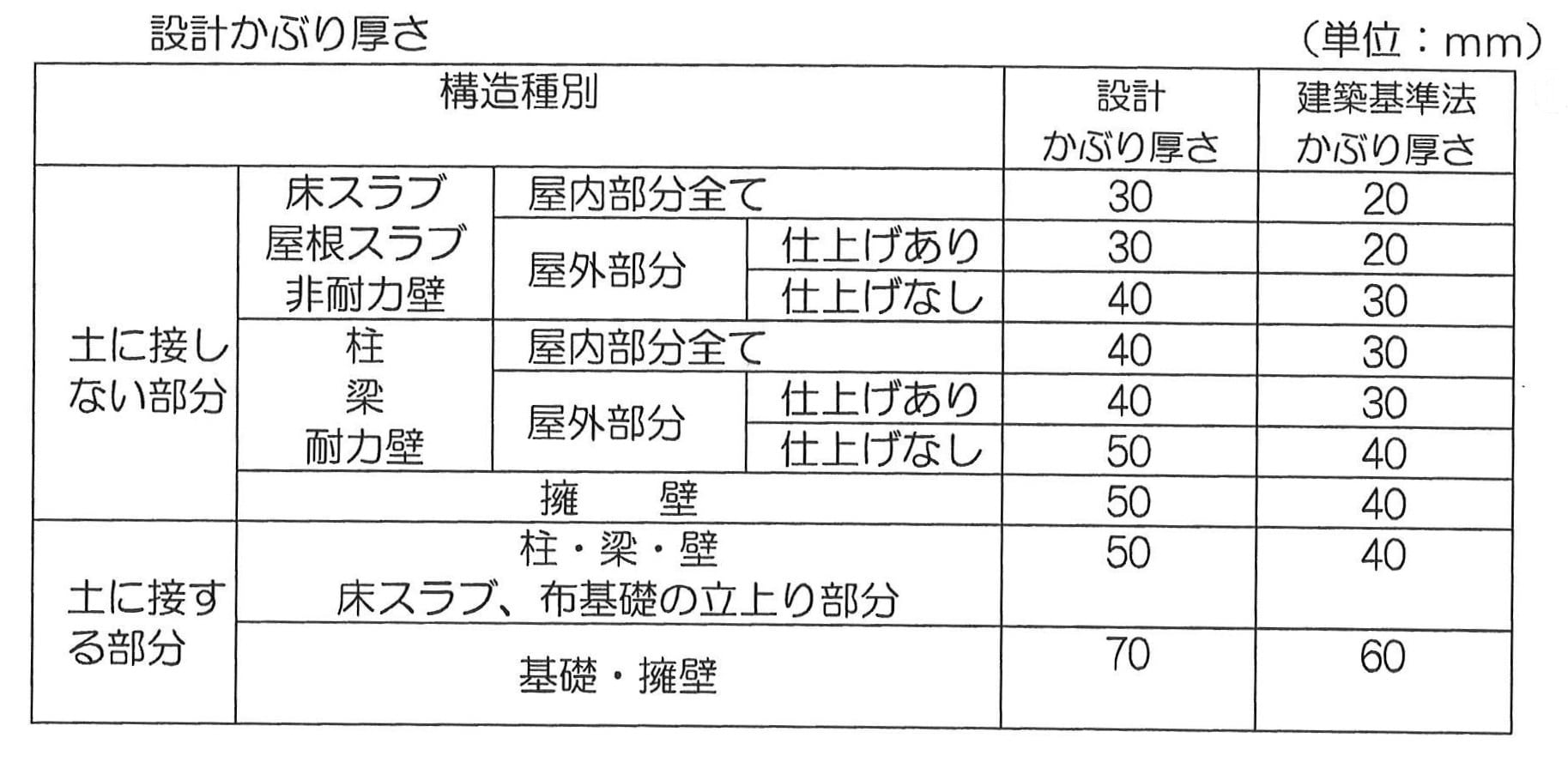

弊社が加入している瑕疵保険は『JIOわが家の保険』ですが、その『基礎配筋要領』によればかぶり厚さは以下のように規定されています。
外周部立上り筋であれば、
土に接しない部分（仕上あり）は40mm。土に接する部分は60mmとなっていますね。
半径60mmのドーナツ型スペーサーが、型枠から10mm程度離れていますから、問題ありません。

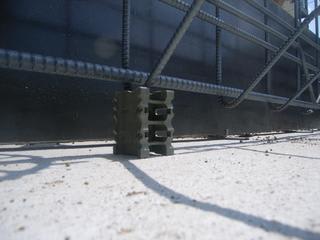

こちらは、外周部立上り筋の下端が置かれたスペーサーブロックを写したものです。
こちらも60mmのブロックの上に乗ってますから、問題ありません。
ここで注意して欲しいのは、捨てコンクリートを省略した場合です。
砕石の天端はコンクリートのように平滑ではありません。
従って、凹凸の一番高い部分から60mm以上のかぶり厚さを確保しなければなりません。
また鉄筋の上に乗った際、荷重でめり込んでしまう事がないよう注意が必要です。
基礎各部位の必要かぶり厚さをイラストにしたものがあります。ご覧ください。
また、スペーサーブロックは
コンクリート製
鋼製（かぶり部分を防錆処理した物）
樹脂製
ステンレス製
と定められており、弊社では樹脂製を採用しています。
尚、ドーナツ型スペーサーはコンクリート打設前のかぶり厚さ保護を目的として利用していますが、打設直前に取り外しています。

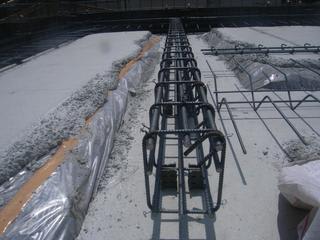

まだ鉄筋組みを始めたばかりですが、進捗状況をご覧ください。

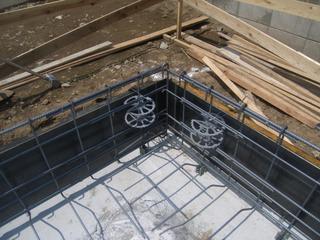

コーナー部・継手部の定着長さも規定通りに確保しています。

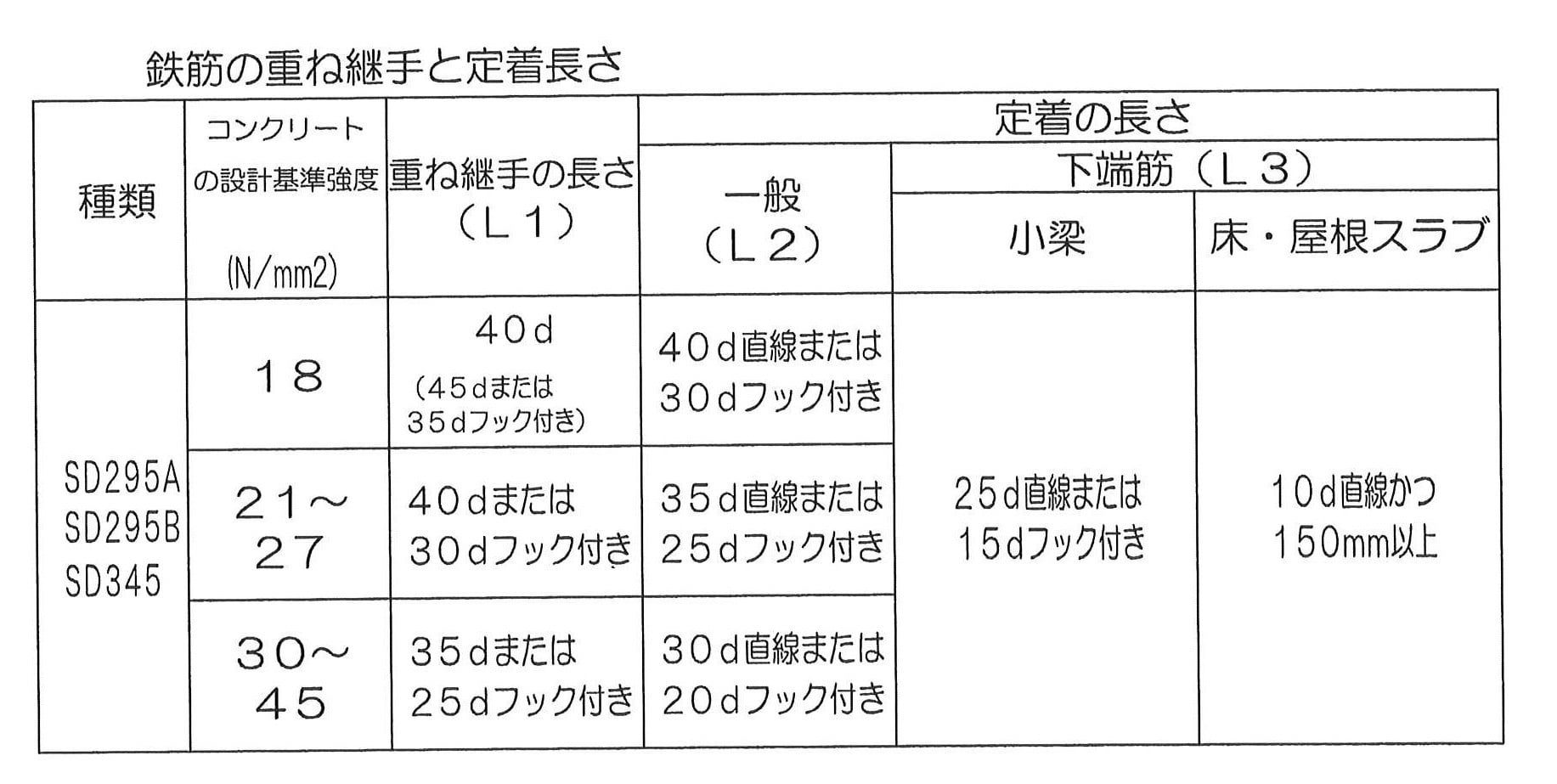

ちなみに、前述の『基礎配筋要領』によれば重ね継手および定着長さは以下のようになっています。
表中のｄは鉄筋の径を指します。
例えばコンクリートの設計強度が18N/mm2の時の一般部の重ね継手は40dですから、Ｄ-13の重ね継手の長さはこうなります。
13mm×40=520mm
Ｄ-10であれば、10mm×40=400mm
Ｄ-16であれば、16mm×40=640mm
まだまだ、作業は残っています。
月曜日から、作業再開です。
その模様は、後日報告させていただきます。
