『ＦＰの家 Ｉ邸』

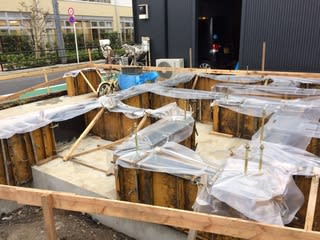

今日も基礎工事は行われていません。
なぜなら、型枠の存置期間だからです。
型枠の存置期間？
聞きなれない言葉ですよね。
コンクリートの養生期間なんて言い方もします。
こっちの方が一般的かもしれませんね。
型わくの存置期間は『JAS S5』および『建設省告示第110号』に規定されています。
セメントの種類や気温、施工部位等によりその期間は定められているんです。
つまり、この期間は型枠を外してはならないという事。
では、その期間とはどの位なんでしょうか。
基礎の場合は、コンクリート圧縮強度が5N/mm2以上に達している事を確認する必要があります。
でも以下の条件であれば、コンクリート圧縮強度試験を必要とする事なく型枠を外す事が可能です。
なお、コンクリートの種類によって条件が変わるため
早強ポルトランドセメント/普通ポルトランドセメントの順で表記したいと思います。
まずは、『JAS S5』の規定です。
1.存置期間の平均気温が10℃以上20℃未満の場合で、存置期間を3日/6日としたもの。
2.存置期間の平均気温が20℃以上の場合で、存置期間を2日/4日としたもの。
続いて、『建設省告示第110号』です。こちらは普通ポルトランドセメントのみの場合です。
1.存置期間の平均気温が5℃未満の場合で、存置期間を8日としたもの。
2.存置期間の平均気温が5℃以上15℃未満の場合で、存置期間を5日としたもの。
3.存置期間の平均気温が15℃以上の場合で、存置期間を3日としたもの。
弊社ではほぼ100％普通ポルトランドセメントを採用していますから
平均気温に応じて赤字の日数分、型枠を存置する必要があるという事になります。
夏期は3日、冬季は6～8日、中間期は4～5日というところでしょうか。
弊社の商圏においても、たくさんの建物が建築されています。
木工事が始まると、大抵の現場はネットシートで囲われてしまい中を見る事が出来なくなってしまいます。
でも基礎工事や地盤改良工事だけは最初から最後まで、工事の進捗状況を確認する事ができるんですよね。
みなさん、この型枠の存置期間が非常に少ない気がします。
コンクリート圧縮強度試験を行い、強度の確認をしているとも思えませんし・・・。不思議です。
ちなみに、コンクリートの圧縮強度や引張強度は計算で求める事も可能です。
こんな計算式を使うようですよ。
f´c(t)=(t/(a+bt))d(i)f´ck
ftk(t)=c√f´c(t)
f´c(t)は材齢t日におけるコンクリートの圧縮強度(N/mm2)を示します。
ftk(t)は材齢t日おけるコンクリートの引張強度(N/mm2)を示します。
f´ckはコンクリートの設計基準強度(N/mm2)を示します。
tは材齢(日)を示します。
iは設計基準強度の基準材齢(日)を示し、28日もしくは91日を代入します。
a・bはセメントの種類によってばらつきますが、普通ポルトガルセメントの場合はa=4.5、b=0.95とします。
cはコンクリートの乾燥の程度等によって異なりますが、0.44を標準とします。
dは材齢28日に対する材齢91日の強度の増加率を示し、28日は1.11、91日は1.00とします。
試しに材齢3日の普通コンクリート(設計基準強度24N/mm2)の圧縮強度の計算をしてみましょう。
コンクリート圧縮強度=(3/(4.5+0.95×3))×1.11×24=10.874N/mm2≧5.0N/mm2
よって脱型可能となります。(あくまでも計算上の話ですが・・・。)
この辺りが存置期間を短縮する根拠になっているんでしょうか？
でも、これって明らかにルール違反ですよね。
