水盛り・遣り方を行いました。

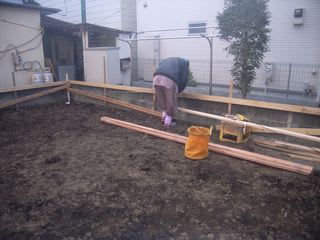

作業開始早々の写真です。

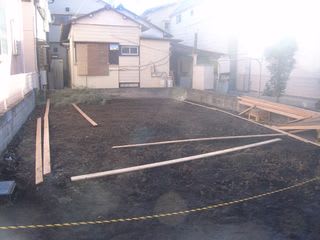

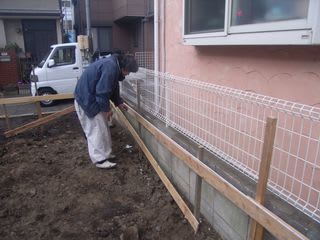

建物の廻りに水貫を配置しています。

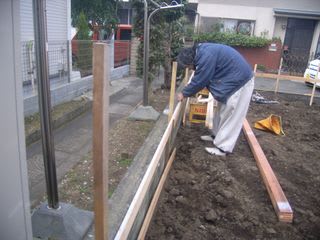

境界ブロック際に水貫を打ち込みます。

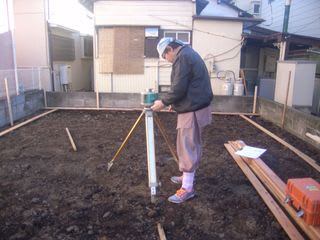

水杭の打ち込みが終わると、敷地中央にオートレベルをセットします。

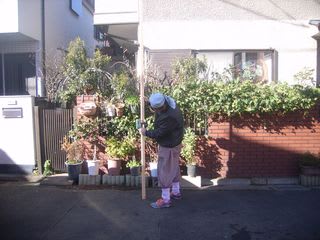

前面道路に打たれた鋲の天端がＢＭ（ベンチマーク）です。
通常ＢＭは、マンホールなどの動く恐れがないものとします。
設計図には、設計ＧＬ（グランドライン/地盤面の高さ）がＢＭからの高さで指示されています。

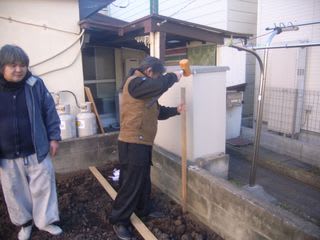

この高さを確認するために、棒にオートレベルの受光部取付けＢＭの高さをマークします。
オートレベルの発光部から出るレーザー光線は常に同じ高さになっています。
受光部はこの光を受け、上下の矢印でレーザー光線の高さとぴったりになるように指示を出します。
高さがぴったりになれば、横線とともに「ピー」という音がなります。
その時の高さを棒にマークすればまずはＯＫです。
今回はＢＭよりも設計ＧＬが100ｍｍ高く設定されています。
基礎の天端の高さは設計ＧＬよりも410ｍｍになっていますが、作業性を考え水貫天端の高さは設計ＧＬ+600ｍｍにします。
ＢＭから水貫天端までの高さは100+600で700ｍｍになる訳です。
よって、先程マークした位置よりも700ｍｍ下に再度マークをします。
このマークに合わせて棒の下端を切って、次の作業に移ります。

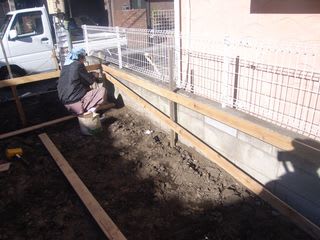

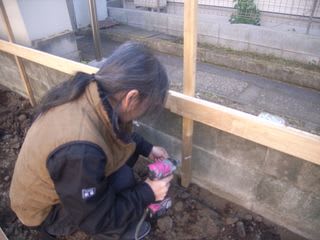

水杭に水貫の高さをマークしています。

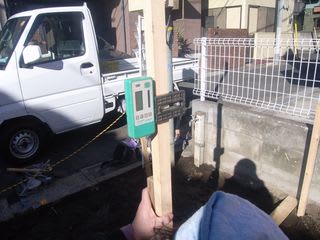

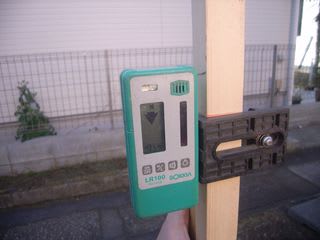

受光部を大体の高さにかざすと「ピッピッ」という音とともに矢印が出ます。
写真は下向きの矢印が出ている状態です。
ここに横線が出ればＯＫとなります。

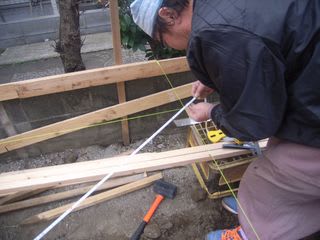

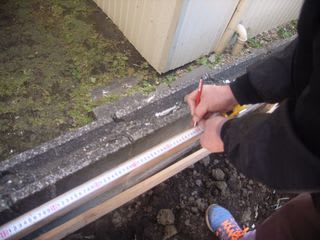

赤鉛筆で黒い定規の上をなぞって線を引きます。
赤い線が水貫天端のマークです。
ここに合わせて水貫を取付ます。

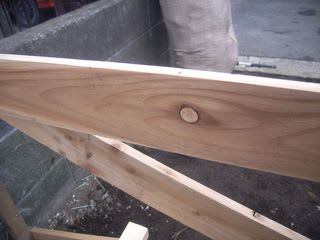

水貫の下の斜めに取り付けられているのは筋違です。
遣り方が狂わないように補強しています。
水貫を4方に取付れば、次は建物の四隅の位置をそこに落とします。
敷地境界からの離れ距離を確認し、水貫の天端に印を付けます。
この時に距離を正確に測れるのは3か所だけです。

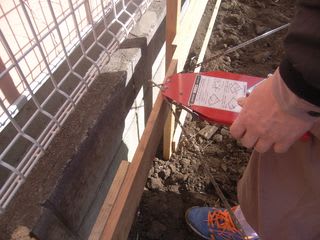

細かい事は省きますが、この状態で建物の直角を出す為に使う道具が『カネピタ』です。

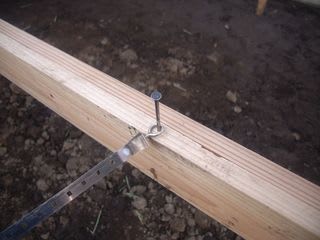

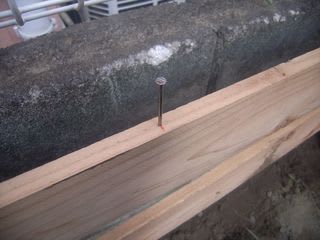

水貫の対面するある位置に釘を2箇所打ち込み、そこに先端から出てくる2枚のスチールテープの先端を引っ掛けます。
カネピタの横にあるレバーを押しながらテープを出しながら、釘を打った水貫と直交する水貫に近づけていきます。
先端がぶつかったところにマークをします。
同様に反対側にもマークします。
マークした2か所を結んだ線は、先程釘を打った2か所を結んだ線と直角に交わっています。
このマークを基準にして建物の配置を決めれば、建物は直角に出来る訳です。
マークした点から、建物の隅の位置を割り出しているところです。

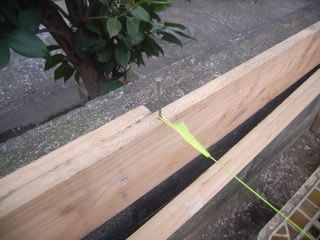

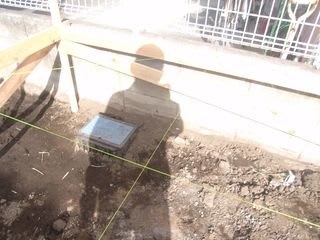

四隅の位置が出たら（都合8か所）そこにに釘を打ち込み、水糸を掛けます。
水糸の交点が建物の四隅の中心線になります。

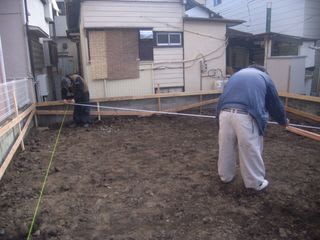

念のため、四隅の対角長さをそれぞれ計測します。
対角の長さに誤差があれば長方形ではなく、平行四辺形になっている訳です。
誤差は許容範囲の中に納まっていました。
ようやく水貫に基礎の墨を書くことができます。
基礎の立ち上がりの中心線と、出入り墨の基礎面を書き入れていきます。

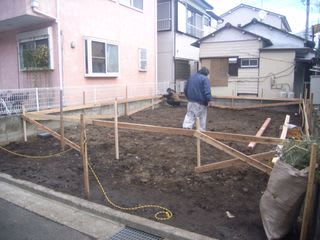

水盛り・遣り方完了です。
基礎工事は水曜日から始まります。
まずは根切り・鋤取り・砕石事業となります。
引き続き、ご報告したいと思います。
お楽しみに・・・。
