今日は日曜日。
現場はお休みです。
今回は書きそびれていた、ある施工に関する事を少しだけ書きたいと思います。
練馬区平和台1丁目に建つ『ＦＰの家 Ｈ邸』の外壁に関する防水施工の話です。
雨の合間を縫って、少しづつ行っていました。

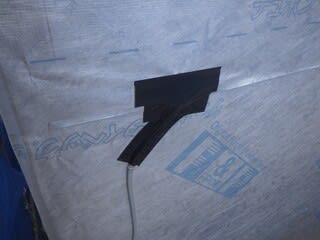

例えば、こんな施工です。
銀色が遮熱透湿防水シート（以下、防水紙）です。
弊社では、タイベック・シルバーを採用しています。
中央下から上に伸びているのが、外部コンセント用の電源です。
実は、断熱パネル・外壁面材・防水紙を貫通しています。
その為、室内に防湿・気密処理を、屋外に止水処理を行う必要があります。
写真の黒いのが、防水テープによる止水処理です。
黒くてよくわからないと思いますが、実は2種類のテープを使っています。
配線自体は真っすぐではありません。
より追従性のある『ストレッチテープ』を使います。
でも、ストレッチテープって接着力が弱いんですよね。
そこで、上からブチルテープを重ね貼りするんです。
室内側は、こんな感じです。
電源用のＦケーブルではなく、アース線なんです。
でも、処理方法は同じです。
配線よりも大きな穴を明けるのが、弊社の標準施工となります。
ここに線を通し、線の周りに発泡ウレタンを充填します。
これが硬化したら、内外とも平らに切削します。

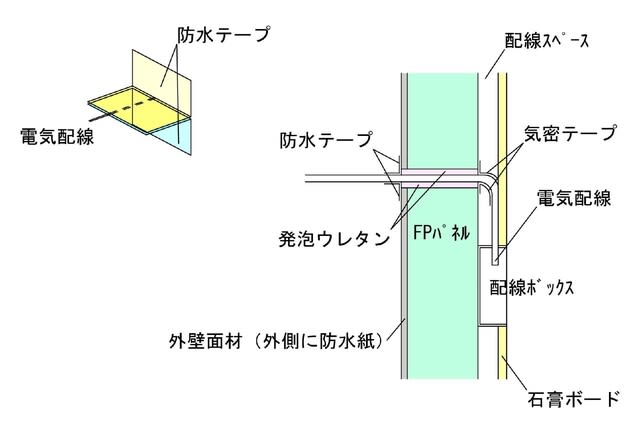

イラストにしてみました。
平らに切削した発泡ウレタンの内外にテープを貼って、止水＆防湿・気密を図る訳です。
この時、左図面のように配線の上下にテープを矩折に貼ります。
そして上下のテープの間に配線を挟むようにして貼り付けます。
こうすれば、配線回りから空気や水が入る可能性はかなり低くなります。
こうした後に、配線を下向きに曲げます。
そしてストレッチテープを貼るんです。

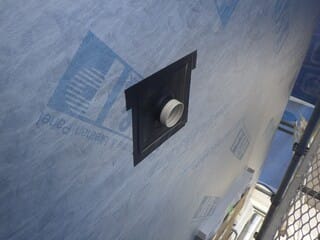

エアコンスリーブの止水施工です。
専用部材の穴にスリーブを通し、部材四方をブチルテープで留めるだけの簡単施工です。

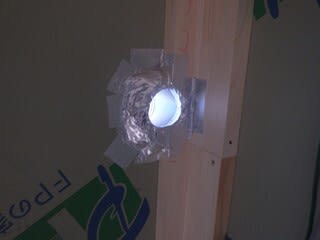

内側は、こんな感じです。
スリーブ周りに発泡ウレタンを吹き付け、これも一緒にアルミテープで覆ってしまいます。

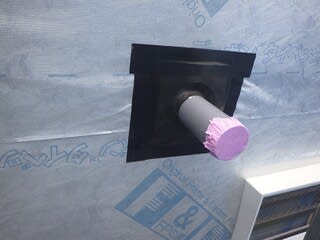

排水管周りも同様の施工を行います。
ちなみに50～75Φの配管は、ゴ－ムパッキンΦ50～Φ75を採用しています。

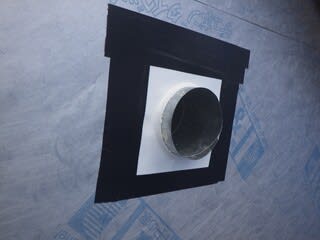

換気ダクト周りには、別の専用部材を使います。
Φ100・Φ150の場合は、ドームパッキンを採用しています。

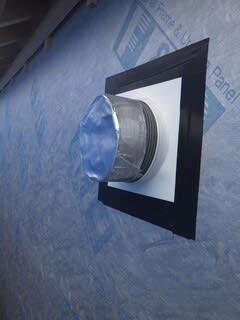

こんな感じに施工します。
ダクト周りに両面タイプのブチルテープを貼ります。
ここに専用部材を被せ、四方をブチルテープで貼ればオシマイです。
テープは、下（横）→横（縦）×2枚→上（横）の順番に貼ります。

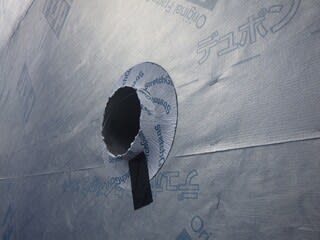

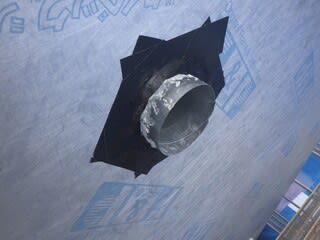

125Φの場合は専用部材が無いので、ストレッチガードというテープを使います。
どれも施工性が良いですよ。
幹線及びCD管の止水施工は、ゴームパッキンCDを使います。

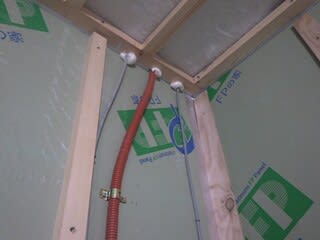

内部は、こんな感じです。
施工方法は、配線と変わりません。
外壁は外皮ですから、断熱・気密ラインとなります。
防水だけでなく、断熱・気密的にも丁寧な施工が求められるんです。

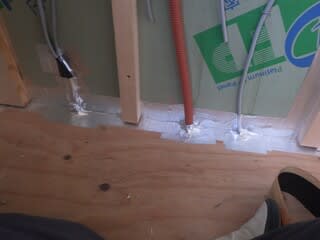

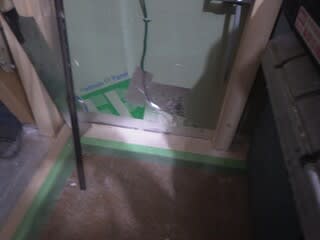

写真を良く見ると、CD管が床合板を貫通しています。
でも、ここには発泡ウレタンが吹かれているだけなんです。
気密処理はしていません。
ここも同様です。
建物内から建物内に貫通する場合は、気密処理は行いません。
でも、気流止め施工は必要です。
穴が明いたままにしておくと、配線スペースを上昇気流が抜けるようになり、壁の表面温度が下がるかもしれません。
それを防ぐための施工なんです。
でも1階床を配管が貫通する場合は、壁同様の施工を行わなければなりません。

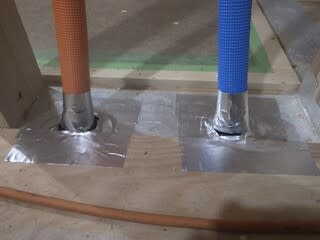

例えば、この写真です。
床下からのお湯と水の配管が、床パネルを貫通しています。
その為、壁と同様に穴を大きく明け、発泡ウレタンを充填。
硬化後平らに切削し、ストレッチテープで丁寧に隙間を塞ぎます。
上にアルミテープを貼って完了です。

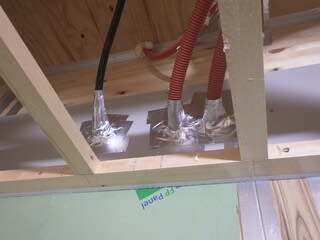

2階が跳ね出している場合の床配線＆床配管も、1階床と同様に防湿・気密施工を行います。

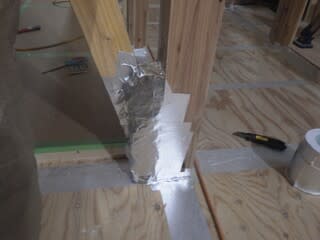

基礎とアンカーボルトを通じて接している柱脚金物には、発泡ウレタンを吹いておきますが、ここにもアルミテープを貼りました。
れも、防湿・気密施工のひとつです。
一通りの防湿・気密施工と、外壁周りの止水処理がようやく終わりました。
明後日の火曜日に、瑕疵保険による追加外装検査を行います。
これに合格すれば、次の作業に掛かれます。
予定では、水曜日から通気胴縁の施工を行うことになっています。
このところの雨で、当初の予定よりも若干遅れ気味なんですよね・・・。
まあ、想定の範囲なんですけど。
